SX-50 2ウェイ バスレフ型 ブックシェルフ スピーカー

このたびは Cambridge Audio SX-50 スタンドマウントスピーカーをお買い上げいただき、ありがとうございます。SX-50で、何年にもわたって音楽をお楽しみいただければ幸いです。スピーカーの性能は、接続するシステムの性能によって決まります。アンプやケーブルの品質には妥協しないでください。もちろん、スピーカーと同じ厳格な基準で設計された Cambridge Audio 製品シリーズのアンプを特にお勧めします。販売店では、システムが最大限の性能を発揮できるよう、品質に優れたスピーカーケーブルも取り扱っています。

Thank you for purchasing these Cambridge Audio SX-50 stand mount loudspeakers. We hope that you enjoy many years of listening pleasure from them. Your loudspeakers can only be as good as the system it is connected to. Please do not compromise on your amplifier or cabling. Naturally we particularly recommend amplification from the Cambridge Audio range, which has been designed to the same exacting standards as our loudspeakers. Your dealer can also supply excellent quality speaker cable to ensure your system realises its full potential.

このマニュアルをお読みいただき、ありがとうございます。将来参照できるよう、大切に保管することをお勧めします。

Thank you for taking the time to read this manual; we do recommend you keep it for future reference.

© Copyright Cambridge Audio Ltd .

© Copyright Cambridge Audio Ltd .

今後の製品、ソフトウェアアップデート、限定オファーに関する最新情報を受け取るには、次のサイトで製品を登録してください。

For upcoming news on future products, software updates and exclusive offers, make sure you register your product at

http://www.cambridgeaudio.com/register

http://www.cambridgeaudio.com/register

1. SX-50 スピーカー × 2

1. 2 x SX-50 speakers.

2. 設置ガイド

2. Installation guide.

3. ラバーパッド × 8

3. 8 x rubber pads.

4. フォーム栓 × 2

4. 2 x foam bungs.

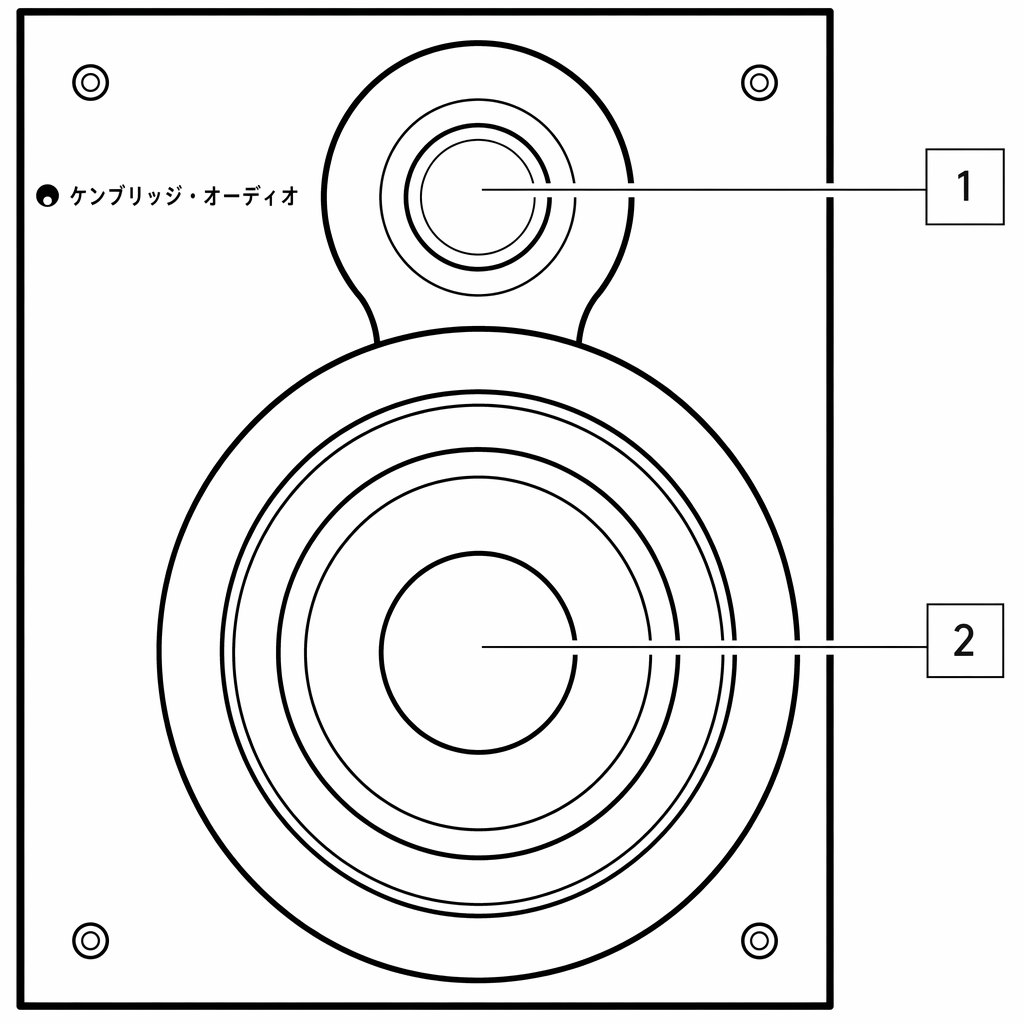

1. 1 インチ（25mm）シルクドームツイーター

1. 1” (25mm) Silk Dome Tweeter.

2. 5.25 インチ（135mm）トリーテッドペーパーコーンドライバー

2. 5.25 ”(135mm) Treated Paper Cone Driver.

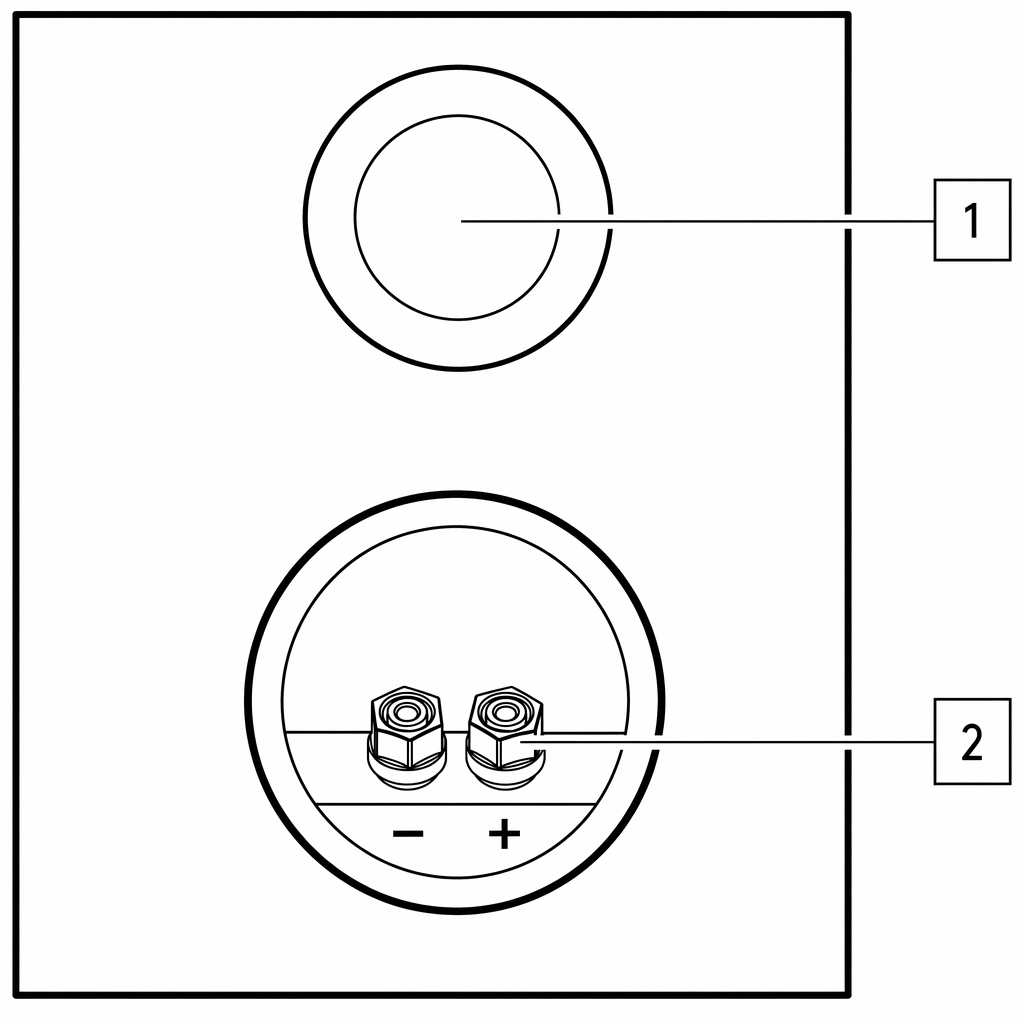

1. リアバスポート

1. Rear bass port.

2. +/− スピーカー接続端子

2. +/- Speaker connection terminals.

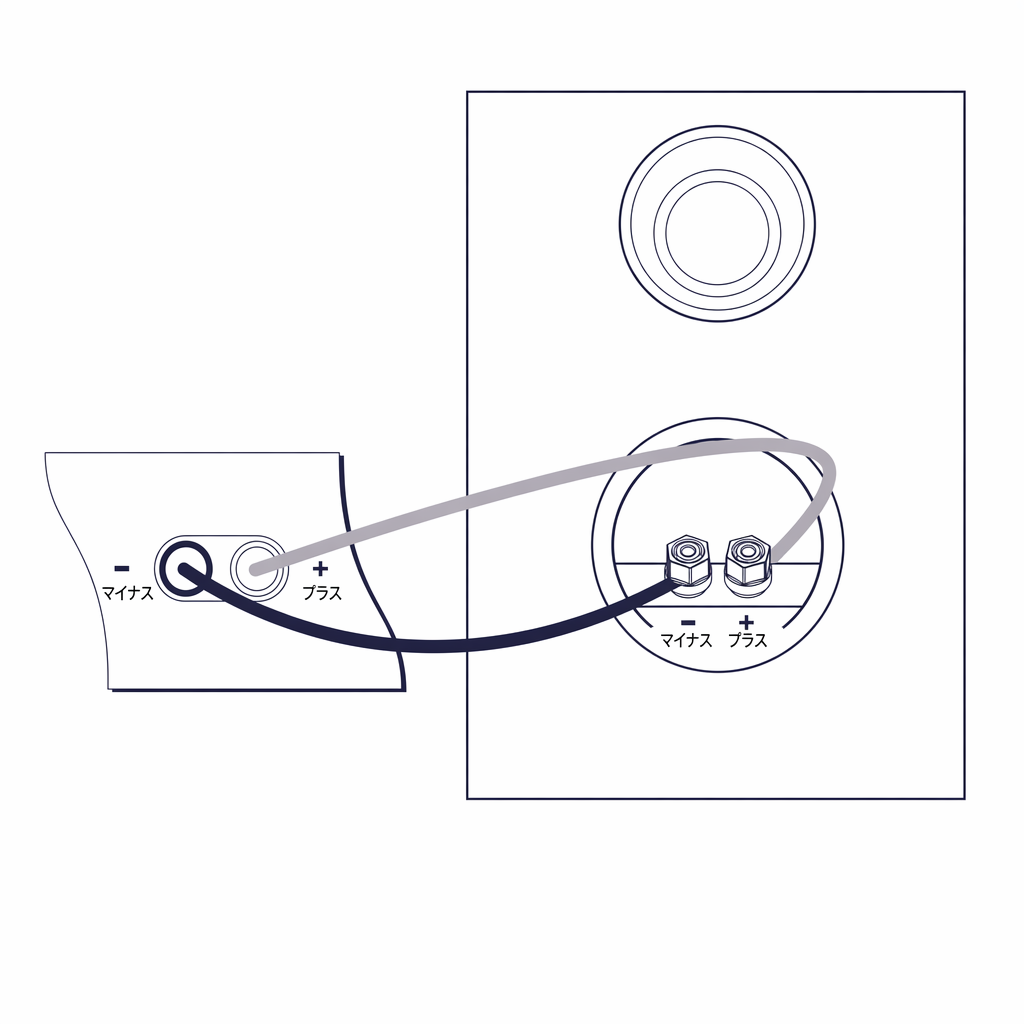

1. まず、高品質のスピーカーケーブルを使用して、SX-50 スタンドマウントスピーカーをアンプのスピーカー端子に接続します。各接続の極性を正しく合わせるよう、十分注意してください。

1. Firstly, using high-quality speaker cable connect the SX-50 stand mount speakers to the speaker terminals on your amplifier. Ensure that you pay close attention to match the polarity of each connection.

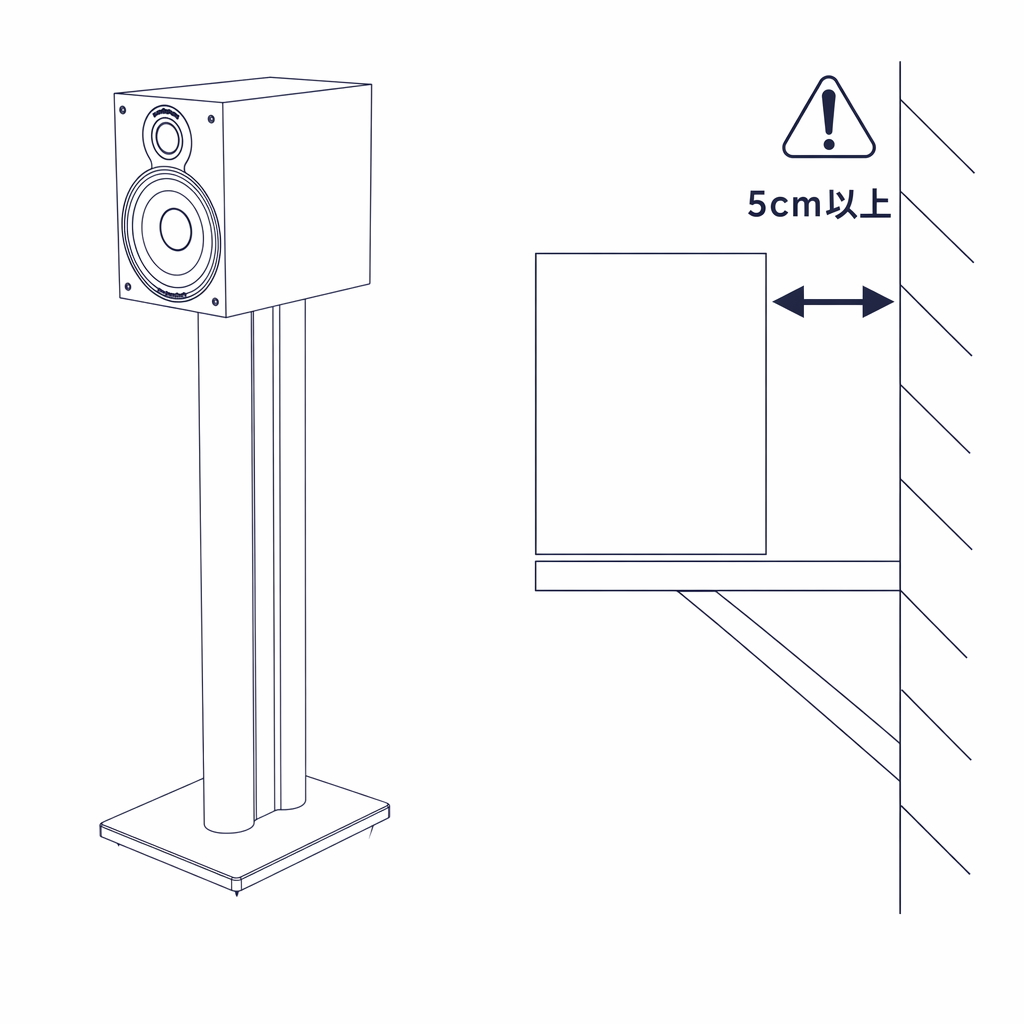

2. 最良の結果を得るには、スピーカースタンドを使用してSX-50スピーカーを設置することをお勧めします。別の方法として、スピーカーを棚に置くこともできますが、いずれの場合も、各スピーカーの背面に少なくとも5cmの空間を残すことをお勧めします。

2. For the best results we would recommend using speaker stands to mount your SX-50 speakers. Alternatively, the speakers can be placed on a shelf, and in either case we would suggest leaving at least a 5cm space behind the rear of each speaker.

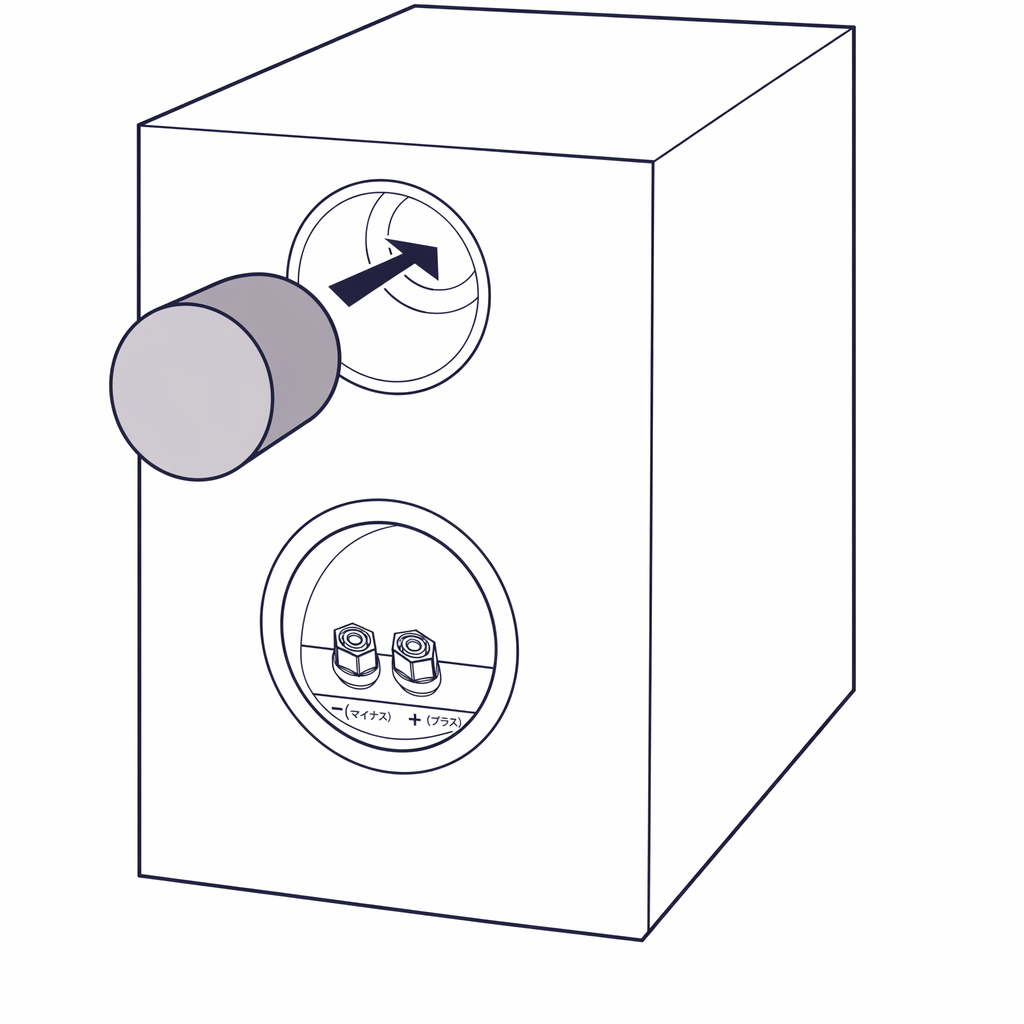

3. 机の上や壁の近くに設置する場合は、付属のフォーム製バスチューニング栓を使用すると効果があります。これらは、低域の出力を抑えるために、各スピーカーのリアバスポートに挿入できます。

3. If placed on a desk, or close to a wall you may benefit from using the included foam bass tuning bungs. These can be placed into the rear port of each speaker to reduce the low frequency output.

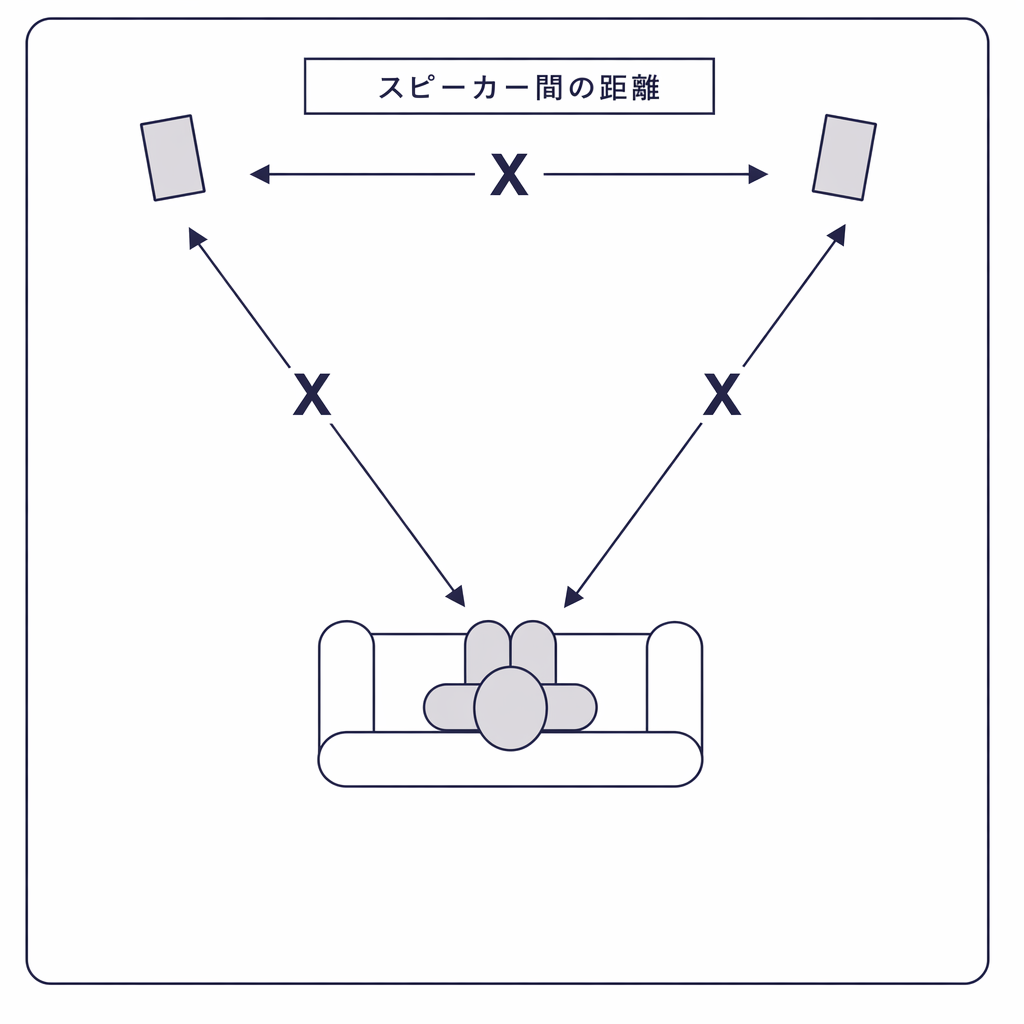

4. 最後に、配置する際は、各スピーカーからリスニングポジションまでの距離を等しくすることをお勧めします。ただし、お部屋に合った配置が見つかるまで、いろいろ試してみることをお勧めします。

4. Finally, when positioning, we would suggest that the distance between speakers and the listening position is equal. However, we would encourage experimentation until you find a solution that works for your space.

感度（SPL） 87dB

Sensitivity (SPL) 87dB

周波数特性 50Hz〜22kHz

Frequency Response 50Hz - 22kHz

インピーダンス 8 Ω

Impedance 8 Ohms

ドライバー 5.25 インチ（135mm）トリーテッドペーパーコーン × 1

Drivers 1 x 5.25” (135mm) treated paper cone.

1 インチ（25mm）ツイーター × 1

1 x 1” (25mm) tweeter.

クロスオーバー 2 ウェイ

Crossover 2 Way

推奨アンプ出力 10〜100W

Recommended Amplifier Power 10 - 100 Watts

ポート リア × 1

Porting 1 Rear

スピーカー寸法（H × W × D） 225 × 161 × 240mm

Speaker Dimensions (H x W x D) 225 x 161 x 240mm.

重量 3.0kg（6.6 lbs）

Weight 3.0kg (6.6 lbs)

スピーカーの感度とは何ですか？

What is meant by speaker sensitivity?

スピーカーの感度とは、アンプから1ワットの電力を供給したときに、1メートルの距離でスピーカーが発生する音圧レベルです。これは、所定の入力に対してスピーカーがどの程度音響エネルギーを発生させるかを表す方法です。このレベルは dB SPL で測定されます。SPL は「sound pressure level（音圧レベル）」の略称です。音は基本的に空気圧の変動であるため、SPL と表示されていれば、それは「実際の音」を意味します。たとえば、感度が87dBのスピーカーと、感度が90dBのスピーカーがあるとします。3dB増えるごとに電力が2倍になるため、90dBのスピーカーのほうがかなり大きな音になります。

Speaker sensitivity is the level produced by the speaker at one meter, when supplied with one watt of power from an amplifier. It’s a way of describing how well the speaker produces acoustic energy, based on a given input. The level is measured in dB SPL – this shorthand for ‘sound pressure level’ – sound is basically fluctuations in air pressure, so any time you see SPL, this means ‘sound in the real world’. So, let’s say we have a speaker with an 87dB sensitivity, and a speaker with a 90dB sensitivity – the 90dB speaker is going to be considerably louder, as every 3dB added represents a doubling of power.

クロスオーバーとは何ですか？

What is a crossover?

多くのスピーカーには、複数のドライバーが搭載されています。ドライバーはトランスデューサーと呼ばれることもあります。トランスデューサーとは、ある種類のエネルギーを別の種類のエネルギーに変換する装置で、この場合は電気エネルギーを音響エネルギーに変換します。スピーカーでは、複数のドライバーを使用することがよくあります。低域を担当するもの、中域を担当するもの、高域を担当するものです。後者のドライバーは、ツイーターと呼ばれることがよくあります。この構成の利点を生かすには、信号を異なる周波数成分に分割する必要があります。それを行う回路をクロスオーバーと呼びます。

Most speakers will have multiple drivers. A driver is sometimes called a transducer, which is a device that turns one type of energy into another – in this case, electrical energy to sound energy. In a loudspeaker, it is often the case that we might want multiple drivers – one to handle low-end, one to handle the mid-range, and one to handle the treble. This latter driver is often called a tweeter. To get the benefit of this arrangement, we need to split the signal into different frequency components. The circuit that does this is called a crossover.

インピーダンスとは何ですか？

What is impedance?

スピーカーやアンプについて調べると、インピーダンスという言葉をよく目にします。インピーダンスは基本的に、特定の周波数で測定される抵抗で、Ohms (Ω) の値で表されます。オーディオシステムを構築する際には、スピーカーによってアンプにかかる「負荷」を決定するため、インピーダンスを考慮することが非常に重要です。

You will often see impedance mentioned when researching speakers, and amplifiers. Impedance is basically resistance measured at a given frequency, given as a value in Ohms (Ω), and is incredibly important to consider when setting up an audio system as it determines the ‘load’ placed on an amplifier by the speakers.

たとえば、8Ωのスピーカー負荷に対して100Wを供給できる定格のアンプがあるとします。同じアンプでインピーダンスが4Ωのスピーカーを使用すると、アンプは200Wを供給する必要があります。これは、インピーダンスが半分になるとアンプの負荷が減少するため、必要な電力が2倍になるからです。

For example, let’s say we have an amplifier that is rated to deliver 100W into an 8Ω speaker load. If we were to then use speakers with an impedance of 4Ω with the same amplifier, the amp would then need to supply 200W as a halving of the impedance results in a doubling of the required power due to the reduction of the load on the amplifier.

このような状況で、アンプが低インピーダンスに必要な電力を供給できない場合、アンプが過熱し、アンプやスピーカーが損傷する可能性があります。

In a situation such as this, if the amp can’t supply the required power for a lower impedance, then it can result in overheating, and damage to the amplifier and speakers.

このため、アンプの仕様と推奨インピーダンス定格に注意することが重要です。

For this reason, it is important to pay attention to amplifier specifications, and suggested impedance ratings.

片方または両方のチャンネルから音が出ない。 • アンプの電源が入っていることを確認してください。 • アンプで正しい入力ソースが選択されていることを確認してください。 • アンプとスピーカー間のすべての接続が確実であることを確認してください。 • ソース機器とアンプ間の接続が確実であることを確認してください。 • スピーカー接続の極性を確認してください。 • アンプの音量コントロールが正しく設定されていることを確認してください。

No sound through one or both channels. • Check that the amplifier is turned on. • Ensure that the correct input source is selected on the amplifier. • Confirm that all connections between the amplifier and loudspeakers are secure. • Check that the connections between the source equipment and amplifier are secure. • Check the polarity of the loudspeaker connections. • Check that the volume control is set correctly on the amplifier.

音が歪んでいる、または安定しない。 • アンプとスピーカー間のすべての接続が確実であることを確認してください。 • スピーカー接続の極性を確認してください。 • ソース機器とアンプ間の接続が確実であることを確認してください。

There is distorted or inconsistent sound. • Confirm that all connections between the amplifier and loudspeakers are secure. • Check the polarity of the loudspeaker connections. • Check that the connections between the source equipment and amplifier are secure.
