SX-60 2ウェイ バスレフ型 ブックシェルフ スピーカー

このたびは、Cambridge Audio SX-60 スタンドマウントスピーカーをお買い上げいただき、ありがとうございます。末永くリスニングをお楽しみいただければ幸いです。スピーカーの性能は、接続されるシステムの性能に左右されます。アンプやケーブルの品質で妥協しないでください。当然ながら、スピーカーと同じ厳しい基準で設計された Cambridge Audio 製品シリーズのアンプを特におすすめします。販売店では、システムの性能を最大限に引き出す高品質なスピーカーケーブルもお求めいただけます。

Thank you for purchasing these Cambridge Audio SX-60 stand mount loudspeakers. We hope that you enjoy many years of listening pleasure from them. Your loudspeakers can only be as good as the system it is connected to. Please do not compromise on your amplifier or cabling. Naturally we particularly recommend amplification from the Cambridge Audio range, which has been designed to the same exacting standards as our loudspeakers. Your dealer can also supply excellent quality speaker cable to ensure your system realises its full potential.

本マニュアルをお読みいただき、ありがとうございます。今後の参照用に保管しておくことをおすすめします。

Thank you for taking the time to read this manual; we do recommend you keep it for future reference.

© Copyright Cambridge Audio Ltd .

© Copyright Cambridge Audio Ltd .

今後の製品に関する最新ニュース、ソフトウェアアップデート、限定オファーを受け取るには、次のURLから製品を登録してください。

For upcoming news on future products, software updates and exclusive offers, make sure you register your product at

http://www.cambridgeaudio.com/register

http://www.cambridgeaudio.com/register

1. SX-60 スピーカー × 2 台

1. 2 x SX-60 speakers.

2. 設置ガイド

2. Installation guide.

3. ラバーパッド × 8 個

3. 8 x rubber pads.

4. フォーム製バスポートプラグ × 2 個

4. 2 x foam bungs.

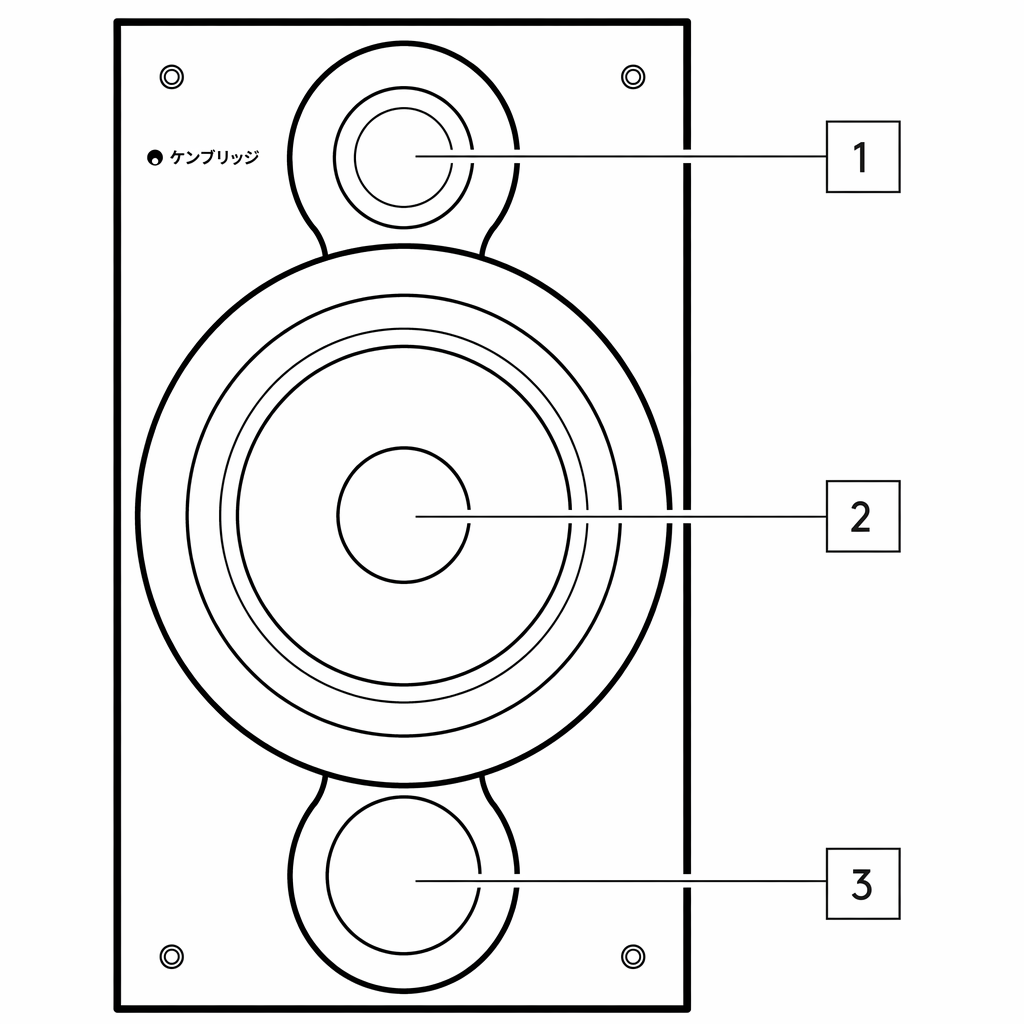

1. 1 インチ（25mm）シルクドームツイーター

1. 1” (25mm) Silk Dome Tweeter.

2. 6.5 インチ（165mm）ドープ処理ペーパーコーン・低／中音域ドライバー

2. 6.5 ”(165mm) Doped Paper Cone Bass/Mid Driver.

3. フロント・バスポート

3. Front Bass Port.

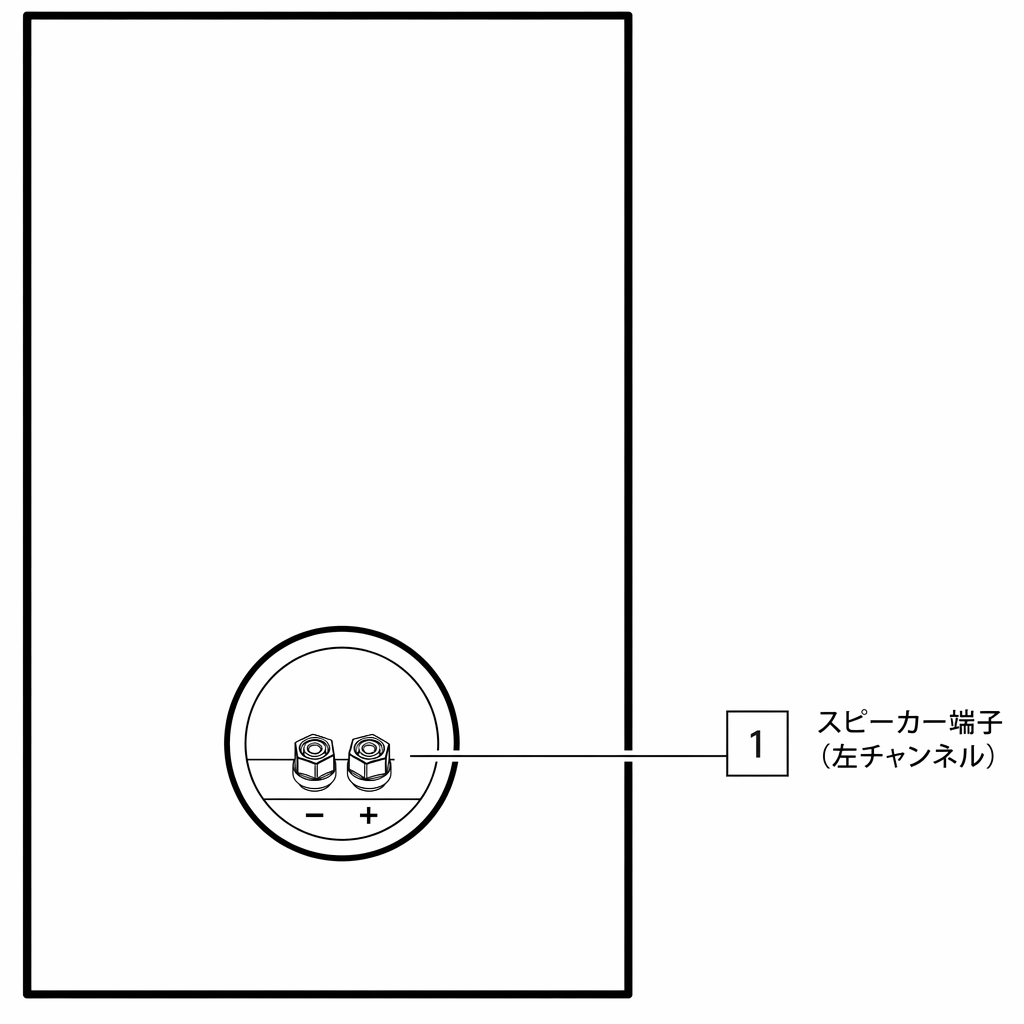

1. +/− スピーカー接続端子

1. +/- Speaker Connection Terminals.

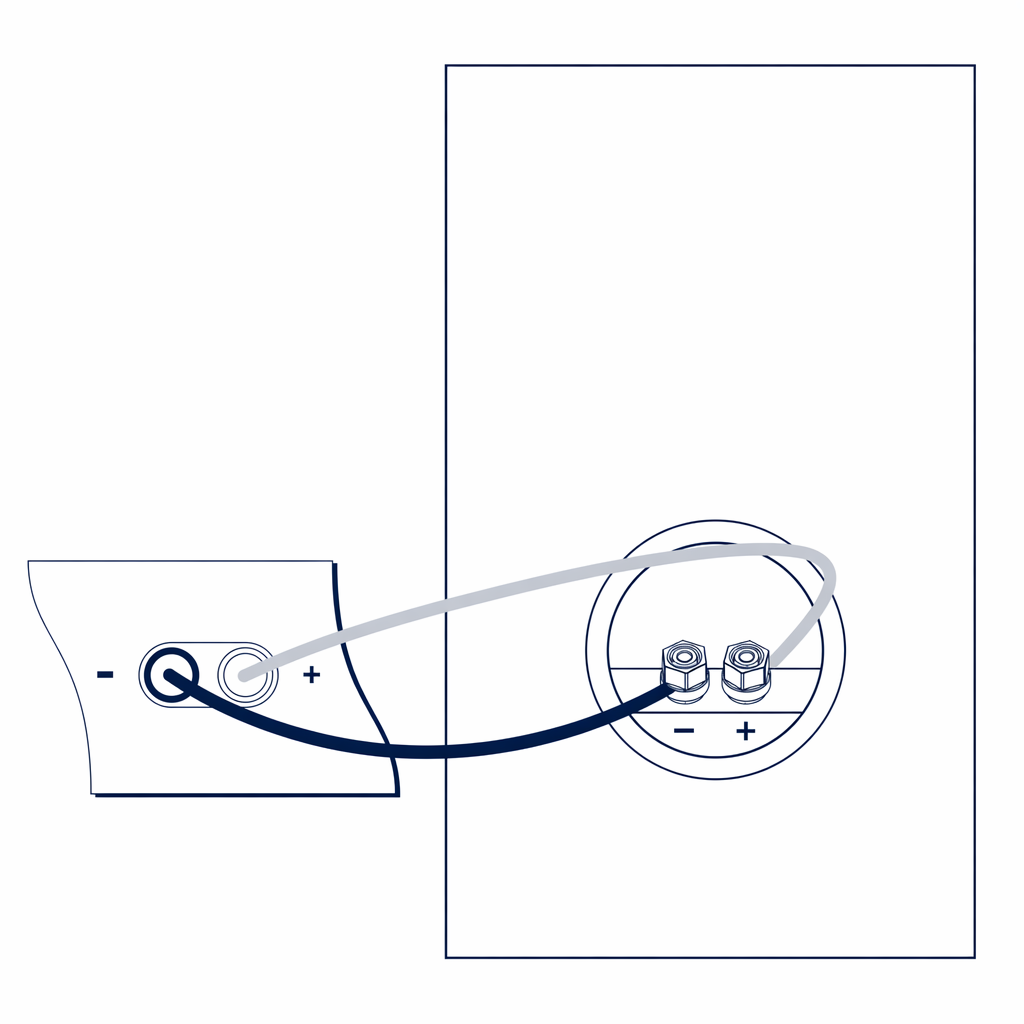

1. まず、高品質なスピーカーケーブルを使用して、SX-60 スタンドマウントスピーカーをアンプのスピーカー端子に接続します。各接続の極性が正しく一致しているか、十分に注意してください。

1. Firstly, using high quality speaker cable connect the SX-60 standmount speakers to the speaker terminals on your amplifier. Ensure that you pay close attention to match the polarity of each connection.

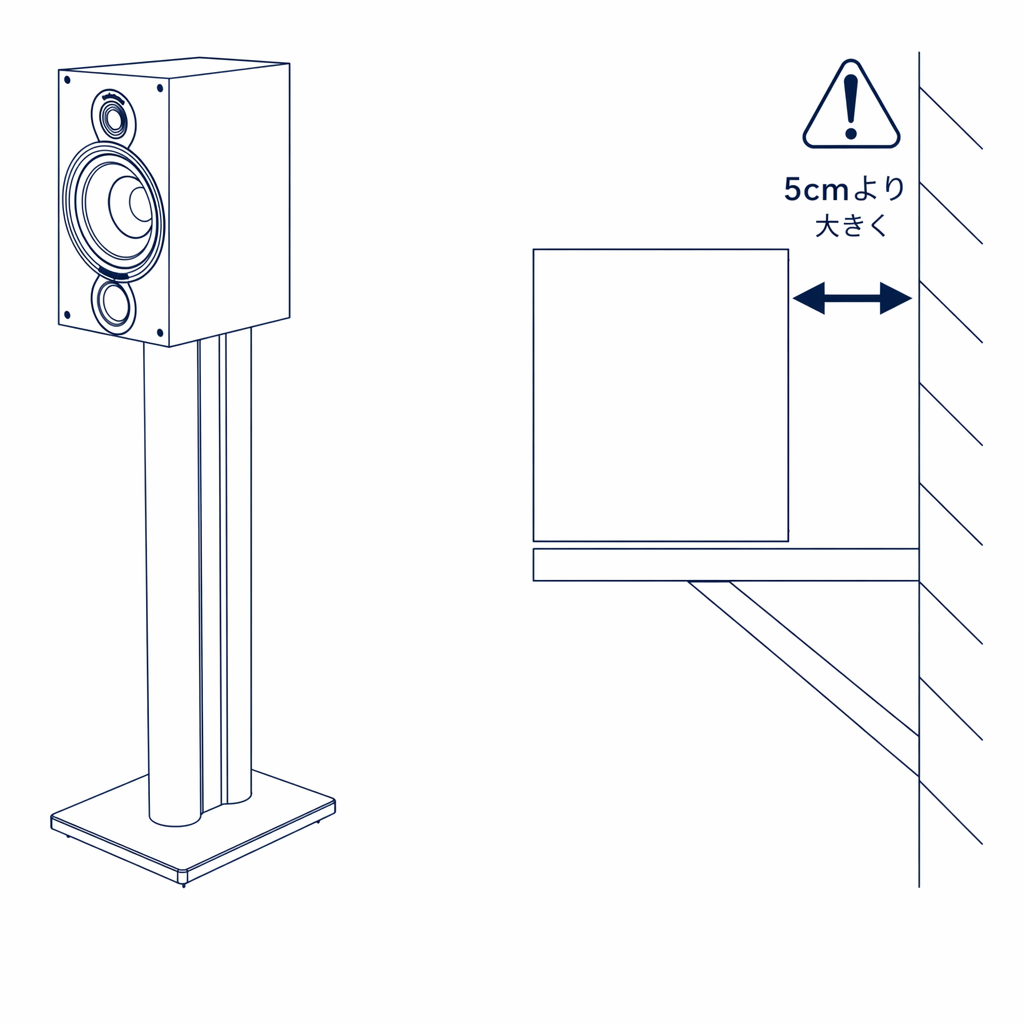

2. 最良の結果を得るには、SX-60 スピーカーをスピーカースタンドに設置することをおすすめします。あるいは、スピーカーを棚の上に置くこともできます。いずれの場合も、各スピーカーの背面に少なくとも 5cm の空間を空けることをおすすめします。

2. For the best results we would recommend using speaker stands to mount your SX-60 speakers. Alternatively, the speakers can be placed on a shelf, and in either case we would suggest leaving at least a 5cm space behind the rear of each speaker.

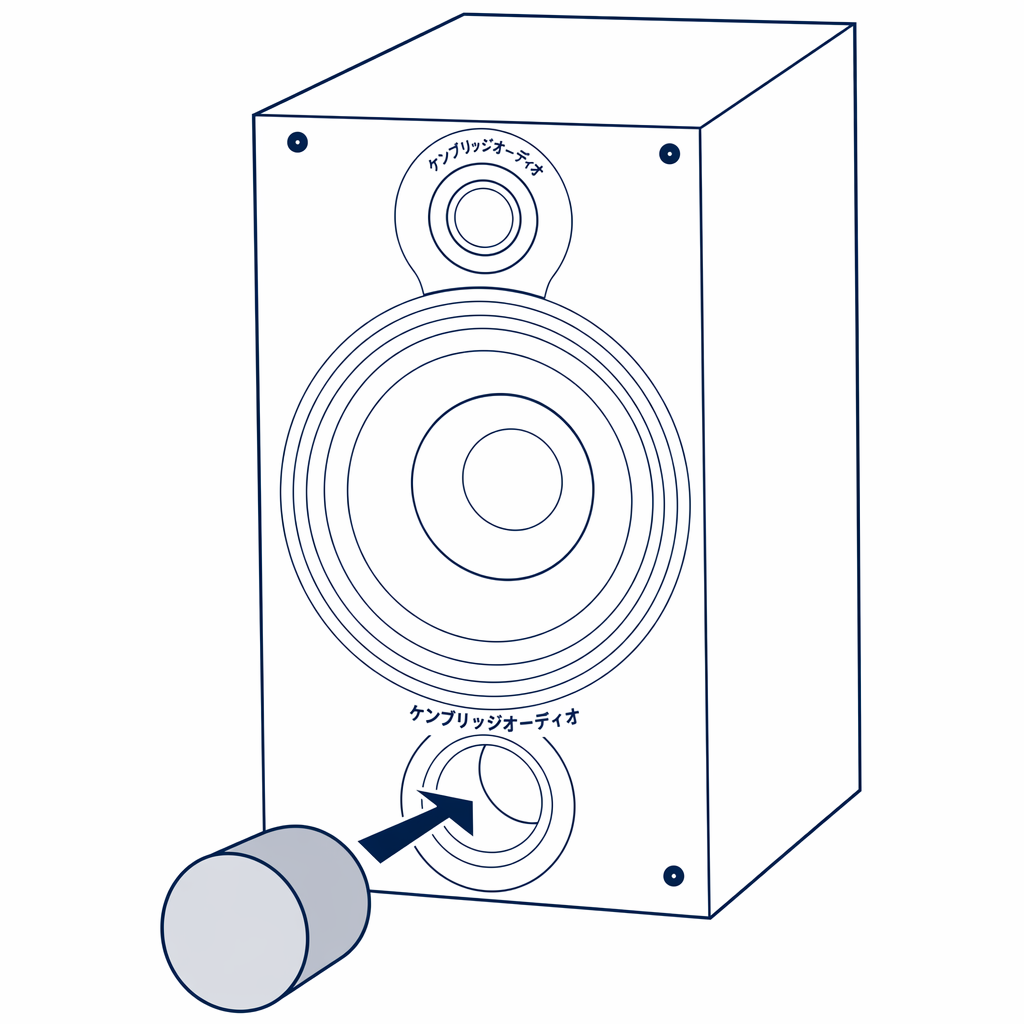

3. デスクの上または壁の近くに設置する場合は、付属のフォーム製バスチューニング・プラグを使用すると効果が得られる場合があります。各スピーカーのフロントポートに差し込むことで、低音域の出力を抑えられます。

3. If placed on a desk, or close to a wall you may benefit from using the included foam bass tuning bungs. These can be placed into the front port of each speaker to reduce the low frequency output.

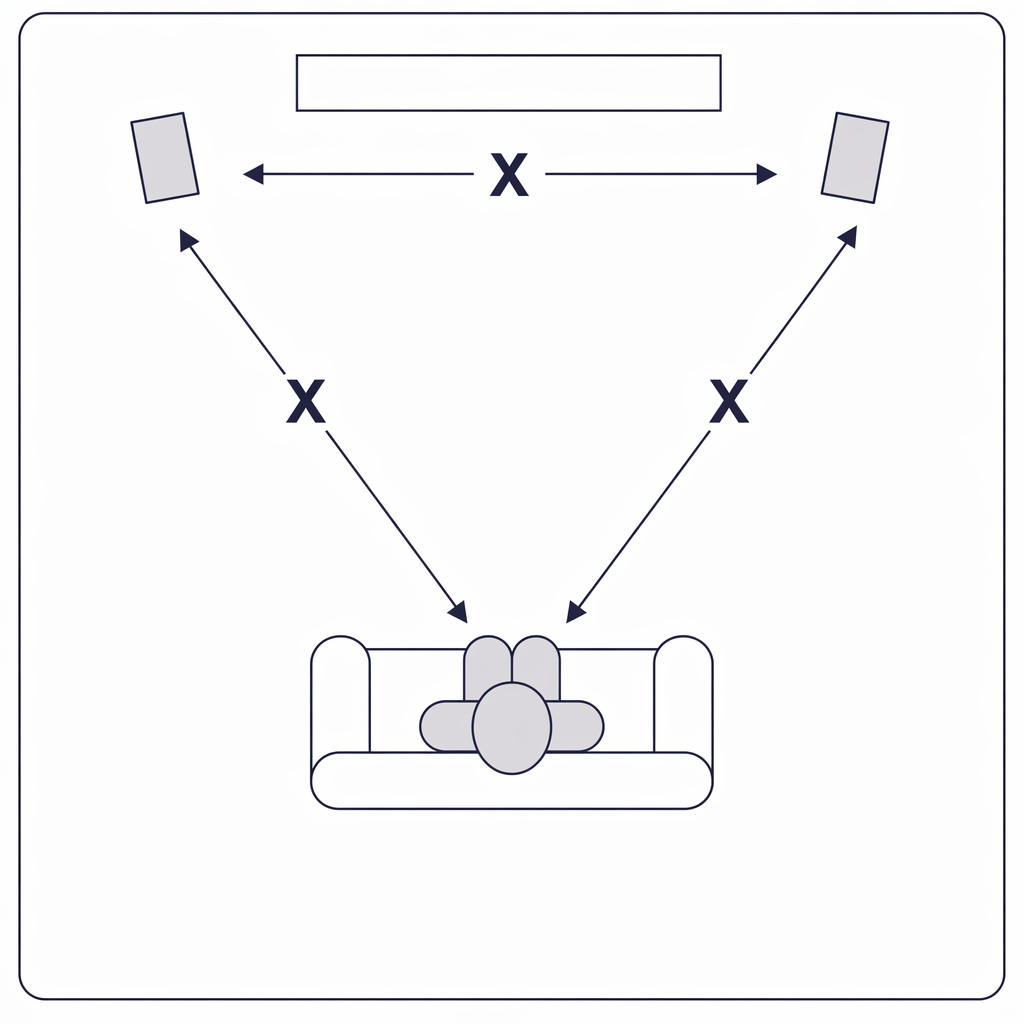

4. 最後に、スピーカーを配置する際は、各スピーカーからリスニング位置までの距離を等しくすることをおすすめします。ただし、お部屋に合った配置が見つかるまで、いろいろ試してみることをおすすめします。

4. Finally, when positioning, we would suggest that the distance between speakers and the listening position is equal. However, we would encourage experimentation until you find a solution that works for your space.

能率（SPL） 89dB

Sensitivity (SPL) 89dB

周波数特性 41Hz 〜 22kHz

Frequency Response 41Hz - 22kHz

インピーダンス 8 Ω

Impedance 8 Ohms

ドライバー 6.5 インチ（165mm）ドープ処理ペーパーコーン × 1

Drivers 1 x 6.5” (165mm) doped paper cone.

1 インチ（25mm）ツイーター × 1

1 x 1” (25mm) tweeter.

クロスオーバー 2 ウェイ

Crossover 2 Way

推奨アンプ出力 20 〜 100 W

Recommended Amplifier Power 20 - 100 Watts

ポート フロント 1 基

Porting 1 Front

スピーカー寸法（H × W × D） 340 × 200 × 272mm

Speaker Dimensions (H x W x D) 340 x 200 x 272mm.

重量 5.0kg（11lbs）

Weight 5.0kg (11lbs)

スピーカーの能率とは何ですか？

What is meant by speaker sensitivity?

スピーカーの能率とは、アンプから 1 ワットの電力を供給したときに、スピーカーから 1 メートルの位置で発生する音圧レベルです。与えられた入力に対して、スピーカーがどれだけ効率よく音響エネルギーを生み出すかを表す指標です。このレベルは dB SPL で測定されます。これは「sound pressure level（音圧レベル）」の略称です。音は基本的に空気圧の変動であるため、SPL と表示されている場合は「現実の世界の音」を意味します。たとえば、能率 87dB のスピーカーと、能率 90dB のスピーカーがあるとします。3dB 増えるごとに電力が 2 倍になるため、90dB のスピーカーのほうがかなり大きな音になります。

Speaker sensitivity is the level produced by the speaker at one meter, when supplied with one watt of power from an amplifier. It’s a way of describing how well the speaker produces acoustic energy, based on a given input. The level is measured in dB SPL – this shorthand for ‘sound pressure level’ – sound is basically fluctuations in air pressure, so any time you see SPL, this means ‘sound in the real world’. So, let’s say we have a speaker with an 87dB sensitivity, and a speaker with a 90dB sensitivity – the 90dB speaker is going to be considerably louder, as every 3dB added represents a doubling of power.

クロスオーバーとは何ですか？

What is a crossover?

ほとんどのスピーカーには複数のドライバーが搭載されています。ドライバーはトランスデューサーと呼ばれることもあります。トランスデューサーとは、ある種類のエネルギーを別の種類のエネルギーに変換するデバイスで、この場合は電気エネルギーを音響エネルギーに変換します。スピーカーでは、低域を担当するドライバー、中域を担当するドライバー、高域を担当するドライバーというように、複数のドライバーが必要になることがあります。この高域用ドライバーは、ツイーターと呼ばれることがよくあります。この構成の利点を活かすには、信号を異なる周波数成分に分割する必要があります。これを行う回路をクロスオーバーと呼びます。

Most speakers will have multiple drivers. A driver is sometimes called a transducer, which is a device that turns one type of energy into another – in this case, electrical energy to sound energy. In a loudspeaker, it is often the case that we might want multiple drivers – one to handle low-end, one to handle the mid-range, and one to handle the treble. This latter driver is often called a tweeter. To get the benefit of this arrangement, we need to split the signal into different frequency components. The circuit that does this is called a crossover.

インピーダンスとは何ですか？

What is impedance?

スピーカーやアンプについて調べていると、インピーダンスという用語をよく目にします。インピーダンスとは基本的に、特定の周波数で測定した抵抗値で、オーム（Ω）単位の値で示されます。スピーカーがアンプにかける「負荷」を決めるため、オーディオシステムを構成する際に考慮することが非常に重要です。

You will often see impedance mentioned when researching speakers, and amplifiers. Impedance is basically resistance measured at a given frequency, given as a value in Ohms (Ω), and is incredibly important to consider when setting up an audio system as it determines the ‘load’ placed on an amplifier by the speakers.

たとえば、8Ωのスピーカー負荷に 100W を供給できる定格のアンプがあるとします。同じアンプにインピーダンス 4Ω のスピーカーを使用すると、インピーダンスが半分になることでアンプにかかる負荷が減少し、必要な電力が 2 倍になるため、アンプは 200W を供給する必要があります。

For example, let’s say we have an amplifier that is rated to deliver 100W into an 8Ω speaker load. If we were to then use speakers with an impedance of 4Ω with the same amplifier, the amp would then need to supply 200W as a halving of the impedance results in a doubling of the required power due to the reduction of the load on the amplifier.

このような状況で、アンプが低いインピーダンスのスピーカーに必要な電力を供給できない場合、過熱してアンプやスピーカーが損傷する可能性があります。

In a situation such as this, if the amp can’t supply the required power for a lower impedance, then it can result in overheating, and damage to the amplifier and speakers.

このため、アンプの仕様と推奨インピーダンス値に注意することが重要です。

For this reason, it is important to pay attention to amplifier specifications, and suggested impedance ratings.

片方または両方のチャンネルから音が出ない。 • アンプの電源が入っているか確認してください。 • アンプで正しい入力ソースが選択されているか確認してください。 • アンプとスピーカー間のすべての接続が確実か確認してください。 • ソース機器とアンプ間の接続が確実か確認してください。 • スピーカー接続の極性を確認してください。 • アンプの音量コントロールが正しく設定されているか確認してください。

No sound through one or both channels. • Check that the amplifier is turned on. • Ensure that the correct input source is selected on the amplifier. • Confirm that all connections between the amplifier and loudspeakers are secure. • Check that the connections between the source equipment and amplifier are secure. • Check the polarity of the loudspeaker connections. • Check that the volume control is set correctly on the amplifier.

音が歪む、または安定しない。 • アンプとスピーカー間のすべての接続が確実か確認してください。 • スピーカー接続の極性を確認してください。 • ソース機器とアンプ間の接続が確実か確認してください。

There is distorted or inconsistent sound. • Confirm that all connections between the amplifier and loudspeakers are secure. • Check the polarity of the loudspeaker connections. • Check that the connections between the source equipment and amplifier are secure.
